Heizstäbe aus Silizium-Karbid
STARBAR-Heizelemente werden aus rekristallisiertem Siliziumkarbid hergestellt. Die hohe Dichte von 2,4 g/cm3 garantiert eine maximale Alterungsbeständigkeit und hohe Festigkeit. Der nominelle Elementwiderstand wird bei 1.071 °C gemessen. Die mögliche Elementleistung ist abhängig von der Ofenraumtemperatur und der Ofenatmosphäre. Die mit Aluminium metallisierten Anschlussenden gewährleisten einen einwandfreien, elektrischen Kontakt bei den Stromzuführungen.
Einsatzgebiete
Typ: DB
Rundstab mit verdickten Anschlussenden. Das Element besteht aus einem hochohmigen Glühteil und zwei aufgesinterten Anschlussenden, die aufgrund des größeren Querschnitts einen wesentlich geringeren Widerstandswert als der der Glühzone aufweisen.
Typ: SE
Wird aus einem Rohr hergestellt, in das eine Spirale eingeschnitten wird. Dieser spiralisierte Bereich bildet die Heizzone des Elements, die im Vergleich zu den kalten Enden einen sehr hohen elektrischen Widerstand aufweist. Elemente mit voneinander getrennten Glühzonen sind möglich.
Typ: RR
Über die gesamte Länge durchmessergleicher Rundstab. Die Stäbe bestehen aus einer mittleren Heizzone und zwei kalten Enden, die mit Silizium imprägniert sind, um ihren Widerstand herabzusetzen und somit die Temperatur in den Anschlussenden niedrig zu halten.
Typ: SER
Durch die bifilar spiralförmig ausgebildete Heizzone befinden sich die beiden elektrischen Anschlüsse des Elements an einer Seite. Diese Elementform ist deshalb bei schwer zugänglichen Öfen besonders geeignet. SER-Elemente werden mit flexiblen Anschlussbändern geliefert.
Typ: U und W
bestehend aus parallel angeordneten Heizstäben, die mit einer Brücke aus SIC mit niedrigem Widerstand verbunden sind. Jeder Heizstab ist in Glühzone und kalte Anschlussenden unterteilt. Während das U-Element als 1-Phasen-Element verwendet wird …
… kommt das W-Element als 3-Phasen-Element zum Einsatz.
Typ: TSR
ist eine dünnwandige Ausführung des bifilaren Spiralelements zur Anwendung als Muffel- oder Rohrofen. Da das Glühgut vom Heizelement vollständig umschlossen wird, eignet sich dieses Element besonders für thermische Analysen, zum Kalibrieren von Thermoelementen usw. Die beiden elektrischen Anschlüsse befinden sich an einer Seite.
Zubehör und Anschlussteile
- geschraubte Anschlussschellen
- Befestigungsklipse für Anschlussbänder, Form M und W
(M = für Handmontage, W = für Montage mit Werkzeug) - Anschlussbänder aus flexibler Aluminiumlitze
Typ A: vom Heizelement zur Spannungsquelle
Typ B: zur Serienschaltung von Heizelementen
Typ C: als Verlängerungsband
Abmessungen
| Typ |
Durchmesser
mm |
Glühzone
mm ca. |
Gesamtlänge
mm ca. |
Arbeitstemperatur °C | |
|---|---|---|---|---|---|
| Luft/Inertgase | reduz. Atmosphäre | ||||
| DB | 8-54 | 60-1500 | 160-2500 | 1540 | 1370 |
| RR | 9, 5-70 | 120-~4000 | 300-4650 | 1700 | 1370 |
| SE | 12-70 | 120-1550 | 300-2360 | 1650 | 1370 |
| SER | 12-70 | 100-1020 | 230-1550 | 1650 | 1370 |
| TSR | 45-75 | 150-300 | 350-600 | 1650 | 1370 |

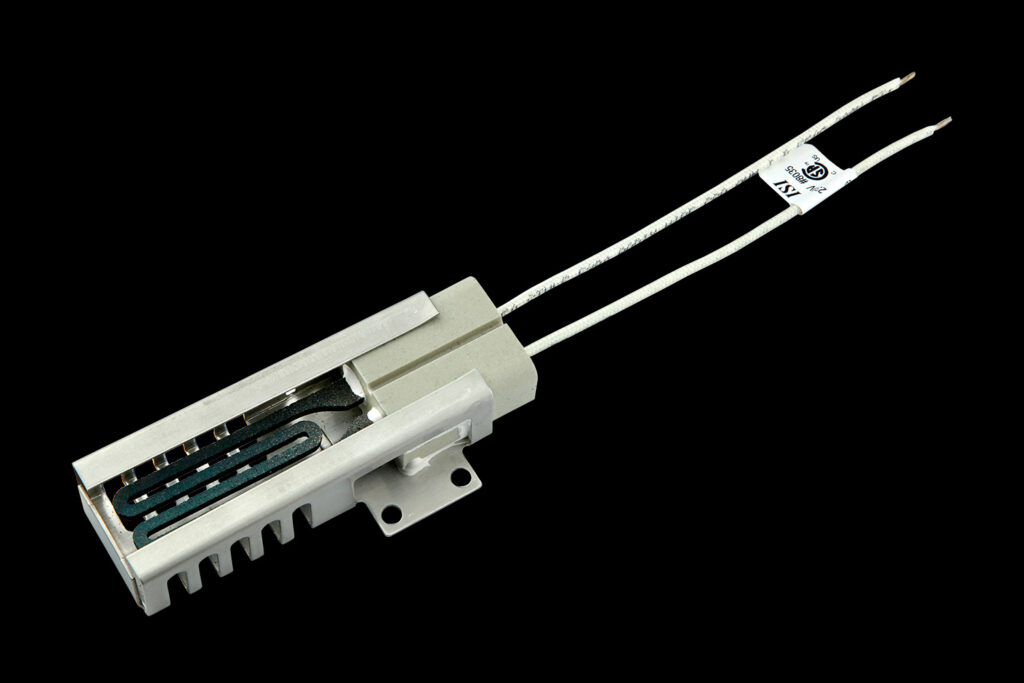

Starlite 230 Volt Heißflächen-Zünder
Starlite
230 V Heißflächen-Zünder
Art.-Nr. 910000100
Starlite Heißflächenzünder des amerikanischen Herstellers I-Squared-R sind aus hoch reinem, selbst bindenden Siliziumkarbid hergestellt. Der heiße Bereich ist zum Erreichen hoher Standzeiten speziell geformt und maximal verstärkt. Der Starlite Heißflächenzünder arbeitet im Spannungsbereich zwischen 208 und 230 Volt und wird als Mikroheizung in Laboröfen, als Hochtemperatur-Zünder zum Abfackeln von Schutzgasen oder zum Beispiel in Kammeröfen eingesetzt. Vor allem in den USA und Großbritannien kommen Starlite-Heißflächenzünder zum Zünden von Gas in Gasthermen und in häuslichen Anwendungen wie gasbeheizten Wäschetrocknern und Wassererhitzern zum Einsatz. Darüber hinaus sind viele weitere Anwendungen vorstellbar.
Eigenschaften und Vorteil
Die Starlite-Heißflächenzünder sind die stärksten auf dem Markt verfügbaren Siliziumkarbid-Zünder (SiC-Zünder) und sie lassen sich individuell auf die elektrischen und thermischen Spezifikation Ihrer Anwendungen einstellen. Die Starlite Zündelektroden sind bedingt erschütterungsbeständig, optional liefern wir sie mit individuellen Anschlussbuchsen und die Kabellänge der Anschlüsse können Sie abweichend vom Standard (ca. 125 mm) bestellen. Für den robusten Einsatz haben sich SiC-Zünder mit metallischer Einhausung (Schutzkäfig) etabliert.

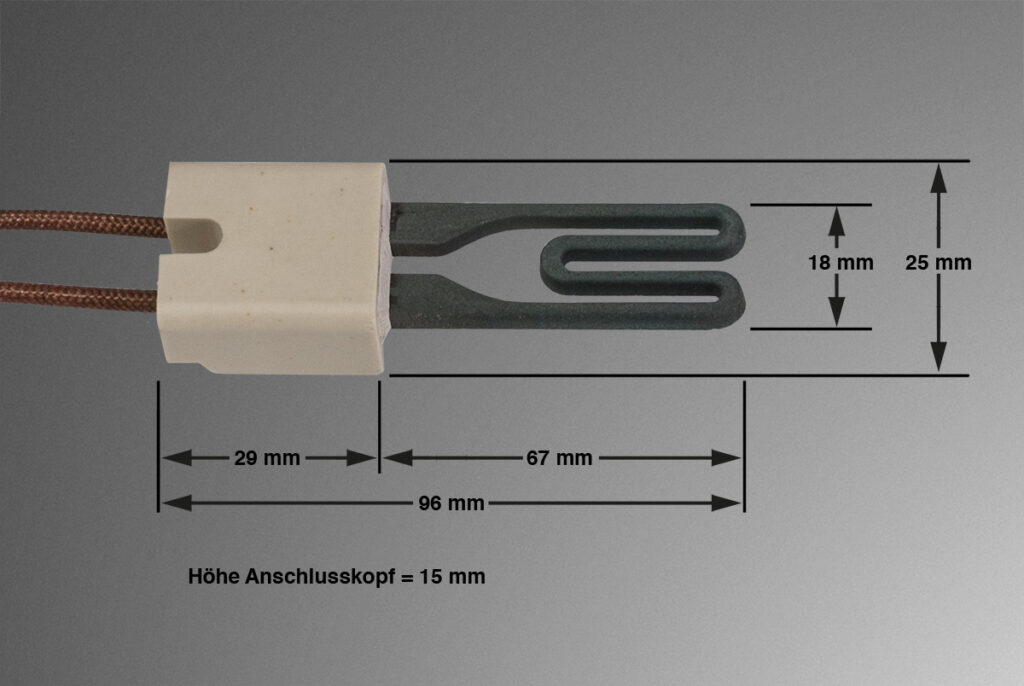

Abmessungen
Dieser Artikel ist innerhalb von wenigen Tagen liefer- und lagermäßig verfügbar.
Physikalische Eigenschaften
- Zeit bis zum erreichen von 982 °C (bei 207 Volt) = je nach Spezifikation 20, 30 oder 60 sec. verfügbar
- Spanne der Stromstärke bei 230 Volt = 1,8 – 4,5 Ampere (kundenspezifische Grenzen sind innerhalb dieses Bereichs optional möglich)
- Temperaturbereich bei 230 Volt = 1.204 – 1.537 °C (Zünder: vom Kunden definierte Grenzen in diesem Bereich sind optional möglich)
- Material des Steckers = es werden übliche, temperaturfeste Industriematerialien eingesetzt. Der Standard Zünder 230 V (Artikel-Nr 910000100) wird ohne Stecker geliefert
- Anschlussenden = eingesetzt werden Materialien mit Industriestandard, optional auch nach Kundenwunsch
- Anschlusskabel = Standard sind 200 °C beständige Kabel (oder, wenn spezifiziert, Kabel in Längen und Güten, die der Kunde fest legt
- Behörden Freigabe = CSA Freigabe
Unsere Serviceleistungen
- Wir unterstützen Sie bei der Berechnung und Auslegung von Heizelementen
- Konstruktionsunterstützung für Anlagen und Industrieöfen
- Montagen der Systemkomponenten
- Aufmass und Neuanfertigung defekter Heizelemente
