Heizsysteme als Käfigelemente und Heizkerzen
Heizwendel- und Flachheizkerzen, Käfigelement uvm.
Heizsysteme als Käfigelemente und Heizkerzen
Unsere Webseite mit umfangreichen, technischen Informationen befindet sich im Aufbau und diese Seite ist noch nicht oder nicht vollständig hinterlegt. Sollten Sie vorab Informationen zu unseren Heizsystemen als Käfigelemente oder zu Heizkerzen benötigen, informieren wir Sie gern über dieses Produkt. Nutzen Sie dazu das Kontaktformular, senden Sie uns eine E-Mail oder rufen Sie uns unter +49 (0) 6074 855–0 an.
Käfigelemente und Heizkerzen
HeizWENDELKERZE
HWK
Dieser Elementtyp für die horizontale Einbaulage entstand aus Marktbedürfnissen und der engen Zusammenarbeit mit unseren Kunden. Es konnten viele Anforderungen in einer Konstruktion zusammengefasst werden, die in der Summe sowohl eine technisch interessante Variante als auch eine kostengünstige Lösung für den Kunden darstellt. Es wurden ausschließlich traditionelle Werkstoffe und bekannte Elementformen gewählt, von denen man weiß, dass sie eine lange Lebensdauer aufweisen.
Was kann die Kombi-Kerze, was alternative Beheizungen nicht können?
- maximale Heizleitertemperaturen von 1.350 °C erzeugen
- trotz kleiner Baumaße mit Netzspannung arbeiten
- bei größeren Baumaßen auch mit 3 Phasen symmetrisch betrieben werden
- freie Längen bis zu 1.500 mm ohne Hilfsmittel überspannen (selbsttragend bei zweiseitiger Auflage)
- das Heizelement kann sehr einfach ausgetauscht werden
Welche Vorteile als Kunde haben Sie dadurch?
- einen höheren Leistungseintrag bei gleicher Ofenraumtemperatur
- es können für die Steuerung elektrische Bauteile verwendet werden, die für höhere Spannungen und geringeren Strom ausgelegt sind und somit geringere Kosten zur Folge haben
- eine gleichmäßige Belastung des Stromnetzes
- Verzicht auf ein Strahlrohr, wenn die Atmosphäre es zulässt
- geringere Kosten bei einer Reparatur
Heizwendelkerze
SINGLE
Benötigen Sie Informationen zu unserer Heizwendelkerze „SINGLE“? Dann informieren wir Sie gern über dieses Produkt. Nutzen Sie dazu bitte das Kontaktformular, senden Sie uns eine E-Mail oder rufen Sie uns unter +49 (0) 6074 855–0 an.

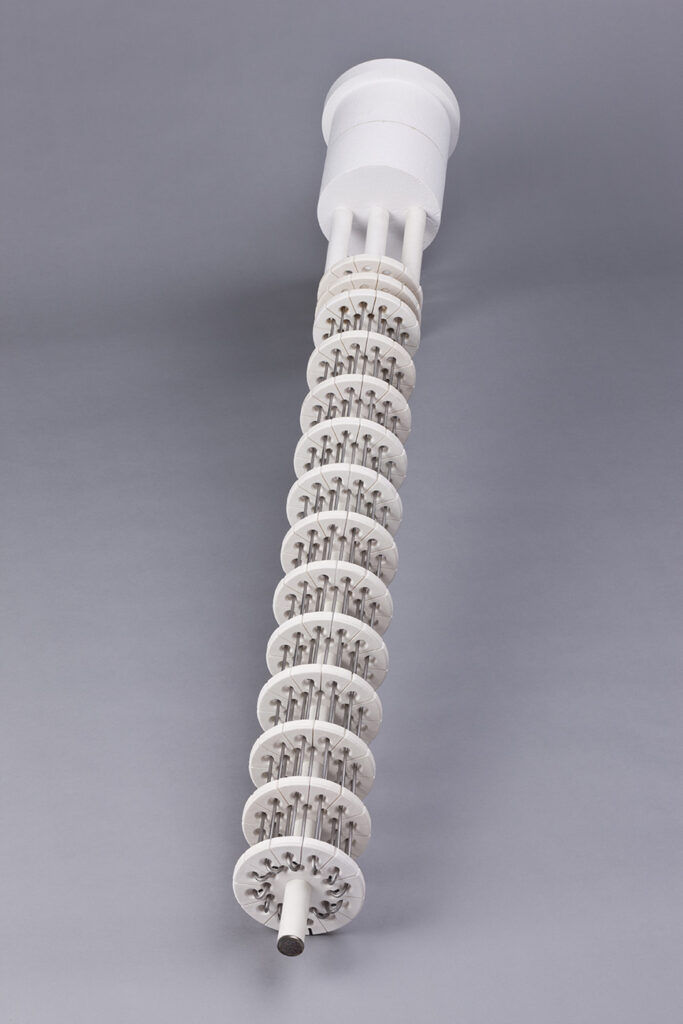

Käfigelement
CAGE
Käfigelemente bestehen aus metallischen Teilen und keramischen, nicht elektrisch leitenden Bauteilen wie zum Beispiel den keramischen Tellern und den Distanzhaltern. Der metallische Mittelstab ist für den Verbund der keramischen Teile notwendig.
Aufbau
Bohrungen in den keramischen Tellern nehmen die Heizungen auf, die somit elektrisch isoliert zueinander gehalten werden. Die an einem Ende platzierte Isolationsstrecke ist dazu notwendig, von der heißen Seite in den kalten Bereich zu kommen, um dort die Kabel der Stromzuführungen anschließen zu können. Die Isolationsstrecke kann wahlweise aus keramischen, vakuumgeformten Teilen bestehen oder aus herkömmlichen Feuerleichtsteinen (weitere konstruktive Details können nach Kundenangaben realisiert werden).
Die Heizungen können aus den bewährten CrFeAl-Legierungen oder den NiCr-Legierungen unserer Produktpalette gefertigt werden. Es muss, je nach Atmosphäre oder Temperatur entschieden werden, welche der beiden zuvorgenannten Qualitäten eine bessere Lebensdauer für den individuellen Einsatz erzielen wird (hierzu geben wir Ihnen gerne technische Unterstützung)
Das Käfigelement von Berghütten besitzt im Gegensatz zu herkömmlichen Käfigelementen einige Merkmale, wie zum Beispiel den schwimmenden keramischen Träger der Heizung, der über den kompletten Temperaturbereich dafür sorgt, dass durch verschiedene Ausdehnungskoeffizienten der eingesetzten Materialien kein unerwünschtes Spiel zwischen den keramischen Teilen entsteht.
Einsatzgebiete
Käfigelemente können sowohl in horizontaler Lage in Verbindung mit einem Strahlrohr, als auch in vertikaler Lage mit und ohne Strahlrohr betrieben werden. Je nach Einsatzfall muss dies individuell entschieden werden. Käfigelemente finden in erster Linie in Durchlauföfen, Mehrzweckkammeröfen oder in Öfen Anwendung, in denen eine aggressive Atmosphäre herrscht.
Einsatzbereich
Der maximale Heizleitertemperaturbereich beträgt 1250 °C in Verbindung mit der CrFeAl-Legierung und ca. 1150 °C mit den CrNi-Legierungen. Die üblichen Baulängen sind zwischen 400 mm bis hin zu 2000 mm mit sehr guten Erfahrungen im Einsatz. Auch andere Baulängen können unter Berücksichtigung der Kundenwünsche und konstruktiver Gegebenheiten realisiert werden. Die zu installierende Leistung ist abhängig vom Käfigelement-Durchmesser, Länge, Heizleiterwerkstoff und der Ofenraumtemperatur.
Sicherheitseinrichtung
Zum Schutz gegen Übertemperatur der Heizung empfiehlt es sich, ein Sicherheitsthermoelement pro Element oder mindestens eins pro Heizgruppe einzusetzen.
Zubehör
Für den horizontalen Einbau der Käfigelemente können von uns Strahlrohre und Heizleiter in verschiedenen Qualitäten geliefert werden, die aufeinander abgestimmt sind. Darüber hinaus können weitere Bauteile, wie z.B. Anschlussbänder für hohe Temperaturen und Stützböcke mitgeliefert werden, die einen optimalen Einsatz des Käfigelementes garantieren.
Somit ergeben sich für jeden Anwendungsfall Komplettlösungen, die einen schnellen und sicheren Einsatz für den Kunden bedeuten.
Das Diagramm zeigt die maximal mögliche zu installierende Leistung eines Käfigelementes pro Meter Länge in Abhängigkeit von Ofentemperatur und Durchmesser der Käfigelement-Scheibe.
Deltakerze
POWER
Informationen zu unserer Deltakerze „POWER“ lassen wir Ihnen gerne auf Anfrage zukommen. Nutzen Sie dazu bitte das Kontaktformular, senden Sie uns eine E-Mail oder rufen Sie uns unter +49 (0) 6074 855–0 an.
Flachheizkerze
CLOU
Informationen zu unserer Flachheizkerze „CLOU“ lassen wir Ihnen gerne auf Anfrage zukommen. Nutzen Sie dazu bitte das Kontaktformular, senden Sie uns eine E-Mail oder rufen Sie uns unter +49 (0) 6074 855–0 an.
