Keramiken z.B. Tragrohre für Industrieöfen

hoch temperaturbeständig

Wir liefern Ihre Keramiken

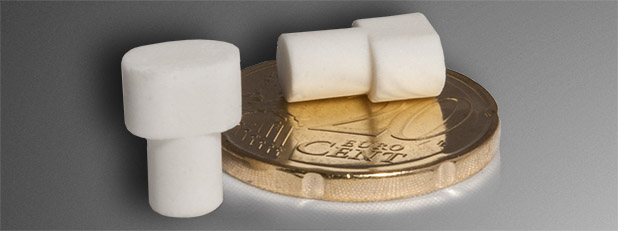

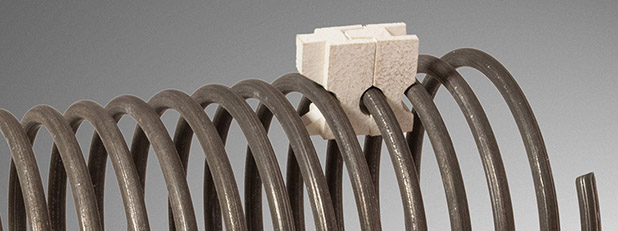

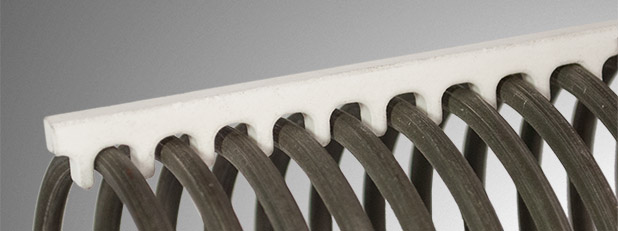

Berghütten bietet Industrieofenbauern und Ofenanwendern eine breite Palette an hoch temperaturbeständiger Keramik, die vor allem für Tragstrukturen von elektrischen Heizelementen verwendet werden. Das Produktspektrum reicht von Rohren unterschiedlichster Dimensionen über Bundrohre, Haken, Rillenplatten, Spiralenkörper, sogenannten Isolationsperlen, Scheiben und Fixierpins, bis hin zu individuellen Formen.

Doch Keramiken werden auch in anderen Bereichen benötigt, in denen Kunden das Know-how von Berghütten nutzen. Wir verfügen über die Erfahrung und die Produktionsmittel, um Keramiken mittels Schneiden, Bohren, Fräsen oder Kleben zu bearbeiten.

Unser Keramikrohr-Konfigurator

Erfassen Sie in unserem Keramikrohr-Konfigurator alle Spezifikationen des von Ihnen benötigten Rohres und wir lassen Ihnen umgehend ein Angebot zukommen.

Keramik- und Bundrohre

Keramiken

Konfektionierte Keramikrohre

Keramische Rohre sind unverzichtbare Komponenten für den Industrieofenbau mit Elektrowärme – aber auch für andere Anwendungen und Einsatzgebiete. Berghütten bietet eine breite Auswahl keramischer Rohre in Standard-Abmessungen, die ab Lager verfügbar sind. Spezielle technische Daten entnehmen Sie bitte der folgenden Spezifikation.

Spezifikationen zu C 530

Keramikrohr auf Basis von Aluminiumoxid (Al2O3), Spezifikation nach Norm DIN EN 60672-1.

Al2 O3 [%]	75 – 76	Aluminiumoxid
Fe2 O3 [%]	< 0,3	Eisen(III)-oxid
Dichte [g/mm³]	2,55	(density)
Wasseraufnahme in [Vol. %]	9	(water absorbtion)
max. Biegespannung [N/cm²]	50	(bending strength)
max. Betriebstemperatur [°C]	1260	(operation temperatur)
Elastizitätsmodul [GPa]	75	(module of elasticity)
Wärmeausdehnung bis 1000°C * [10^-6/ °C]	5,8	(termal expansion)
thermische Schockbeständigkeit	sehr gut	(thermal shock resistance)
Chemische Beständigkeit	gut	(chemical resistance)

Ø Rohr [mm]	max. Länge [mm]
110/95	1500
70/58	3000
60/48	3000
50/40	3000
50/38	3000
45/35	3000
40/30	3000
35/25	3000
32/22	3000
30/20	3000
25/18	1500
25/15	1500
25/15	2500
25/15	3000
23/13	1600
20/15	1000
20/12	1500
18/12	1600
15/10	1000
15/7	1600
10/6	1000

Keramiken

Bundrohre, einteilig

Keramische Bundrohre werden vorzugsweise zur Durchführung metallischer Anschlussenden-Bolzen durch die Ofenwand für sogenannte Ofendurchführungen und zur Isolierung der stromführenden Bolzen gegen die metallische Ofenwand verwendet. Berghütten bietet eine Auswahl an Standard-Abmessungen in der Qualität C 530 an. Die Qualitäten C 610 und C 799 können auf Anfrage produziert werden. Zusätzlich können individuelle Abmessungen nach Kundenwunsch zugeschnitten werden. Als Variable steht ein Längenbereich für Ofenwanddicken von bis zu 290 mm zur Auswahl. Nach Ihren Angaben schneiden wir das Bundrohr auf Länge zu. Genaue Technische Spezifikation, z.B. zur Keramik C 530, entnehmen Sie bitte unserer Seite Keramikrohre.

Ø Anschlussenden Bolzen [mm]	Standard-Abmessungen D1 x D2 x D3 x L [mm]	Artikel-Nr. Berghütten
8	25 x 15 x 9 x 75	8325150975
10	30 x 20 x11 x 75	8330201175
12	35 x 25 x13 x 75	8335251375
16	40 x 30 x17 x 75	8340301775

Ø Anschlussenden Bolzen [mm]	Individual-Abmessungen D1 x D2 x D3 x L [mm]	Artikel-Nr. Berghütten	variable Länge bis [mm]
10	21 x 15 x11 x 180	8320151120	30 - 180
12	32 x 22 x12,5 x 290	8332221229	30 - 290

Keramiken

Bundrohre mehrteilig, geklebt

Für Sonderabmessungen, die nicht über die Standard- oder Individual-Abmessungen abgedeckt werden können, bieten wir sogenannte geklebte Bundrohre an. Diese bestehen aus mehreren zugeschnittenen C 530 Keramikrohr-Abschnitten, die mit Spezialkleber fest gefügt werden. Senden Sie uns Ihre Anfrage mit den Abmessungen zu. Gerne erstellen wir Ihnen ein Angebot.

Keramiken

Formteile

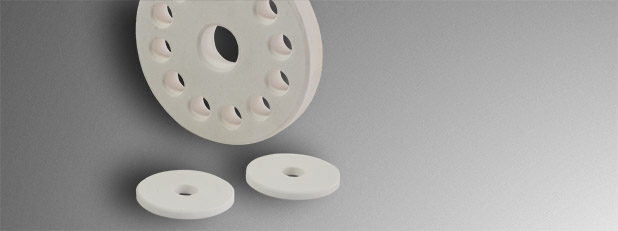

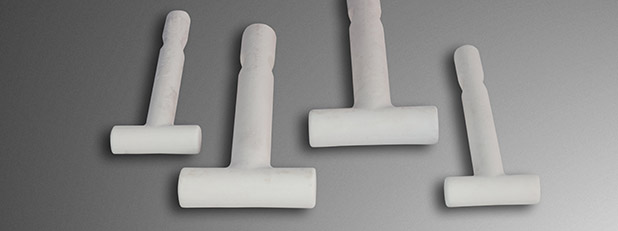

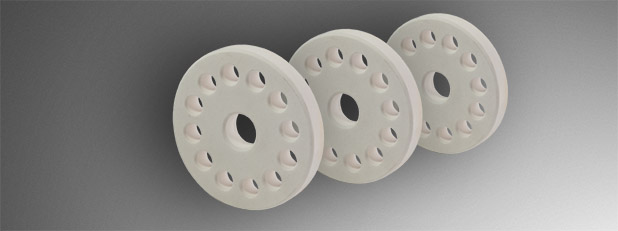

Keramische Formteile werden für unterschiedliche Anwendungen und in verschiedenen Abmessungen und Formen bei Produkten von Berghütten verwendet. Typische Anwendungen sind die sogenannten T-Bügel zur Befestigung von Heizmäandern an Faserschalen-Isolierungen oder keramische Scheiben, die in Heizwendelkerzen und Käfigelementen eingesetzt werden. Die Qualität und Formgebung der keramischen Formteile entwickelten wir in enger Zusammenarbeit mit unseren produzierenden Werken und Lieferanten stetig weiter. Aus diesem Grund finden Sie keramische Formteile nicht als Einzelprodukt, sondern nur im Verbund mit anderen Komponenten wie z.B. metallischen Heizwendel, als abgestimmtes Berghütten Heizsystem oder Heizmodul. Einzige Ausnahme sind keramische Rohre und Bundrohre.

Keramiken

Perlen für Isolation Anschlussenden

Keramische Isolationsperlen werden vorzugsweise zur Isolierung stromführender Anschlussenden und Litzen verwendet. Durch die Aneinanderreihung mehrerer Perlen entsteht ein flexibler und geschlossener Verbund an keramischer Isolation. Es stehen mehrere Typen von Isolationsperlen mit unterschiedlichen Durchmessern zur Verfügung. Senden Sie uns Ihre Anfrage mit den Abmessungen und einer Beschreibung Ihrer Anwendung zu. Gerne erstellen wir Ihnen ein Angebot.
