Heizleiter- und Widerstandslegierungen
in diversen Ausführungen
Heizleiter- und Widerstandslegierungen
Heizleiter- und Widerstandslegierungen spielen eine zentrale Rolle in zahlreichen technischen Anwendungen, bei denen elektrische Energie gezielt in Wärme umgewandelt oder elektrische Ströme kontrolliert begrenzt werden müssen. Diese speziellen metallischen Werkstoffe zeichnen sich durch einen definierten elektrischen Widerstand, hohe Temperaturbeständigkeit und gute Oxidationsbeständigkeit aus, was sie besonders für den Einsatz in elektrischen Heizsystemen, Messwiderständen, Regeltechnik und weiteren Industrieanwendungen eignet.
Während Heizleiterlegierungen – wie zum Beispiel Konstantan, Chrom-Nickel- oder Eisen-Chrom-Aluminium-Legierungen – vor allem in elektrischen Heizgeräten, Haushaltsgeräten und industriellen Öfen zum Einsatz kommen, werden Widerstandslegierungen häufig in elektronischen Bauteilen wie Präzisionswiderständen oder Temperaturmesssensoren verwendet. Ihre Zusammensetzung und Struktur werden gezielt entwickelt, um spezifische Eigenschaften wie einen stabilen Widerstandsverlauf bei Temperaturänderungen oder eine lange Lebensdauer unter thermischer Belastung zu gewährleisten.
Type
- Runddraht
- Flachdraht
- Band
- Konstruktionsmaterial

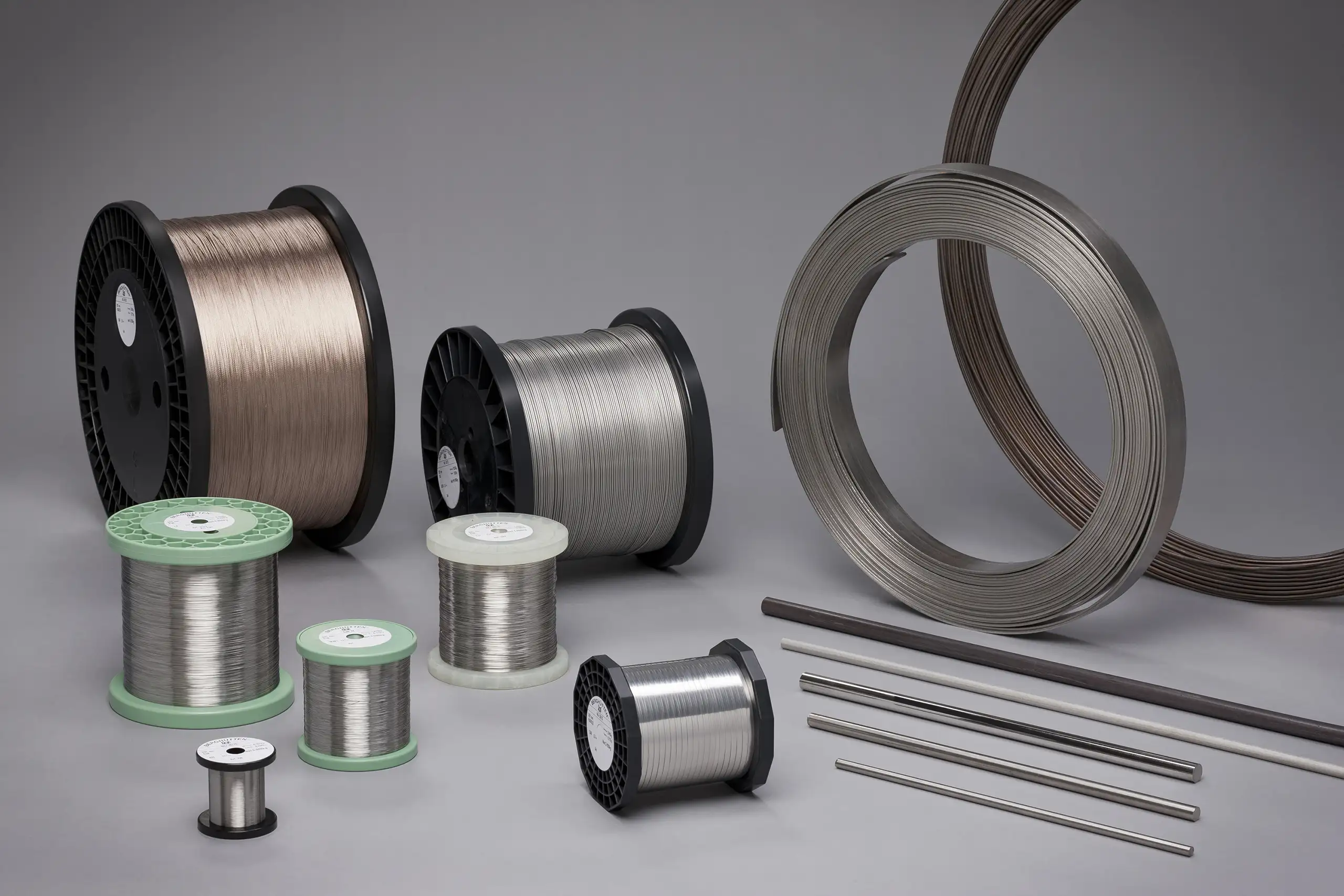

Lieferformen
- DIN Spulen
- Litze / Seil
- im Fass
- Stangen
- Stäbe gerichtet
verfügbare Dokumentationen
- Produktdatenblatt
- Ohmwert Tabelle
- Sicherheitsdatenblatt
- Werkszeugnis
- spezifische Informationen
Oberfläche und Zustand
- blank
- oxidiert
- blau oxidiert
- weich geglüht
Ausführungen
Heizleiter- und Widerstandslegierungen
NiCr
Nickel-Chrom-Legierung
Heizdrähte aus Nickel-Chrom Legierungen, bewährt für Hochtemperaturanwendungen, in denen kontrollierte elektrische Wärme oder stabile Widerstandswerte benötigt werden. Verfügbare Legierungen entnehmen Sie bitte der Tabelle.
| Ni | Cr | Fe | Si | Mn | C | DIN | W.St. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NiCr 80/20 | Rest | 19-21 | <1 | 1-1,5 | <1 | <0,1 | 17470 | 2.4869 | 1.09 | 8.40 | 1230 | 1400 |
| NiCr 70/30 | Rest | 28-32 | <1 | 1-3 | <1 | <0,1 | 17470 | 2.4658 | 1.18 | 8.16 | 1250 | 1380 |
| NiCr 60/15 | 57-60 | 14-17 | Rest | 1-1,5 | <1 | <0,1 | 17470 | 2.4867 | 1.12 | 8.25 | 1100 | 1390 |
| NiCr 30/20 | 28-32 | 18-22 | Rest | 1-2 | <1 | <0,1 | 17470 | 1.4860 | 1.04 | 7.9 | 1050 | 1390 |
| NiCr 20/25 | 19-21 | 24-26 | Rest | 1-2 | <1 | <0,1 | 17470 | 1.4843 | 0.95 | 7.8 | 1050 | 1390 |
Heizleiter- und Widerstandslegierungen
CrFeAl
Chrom-Eisen-Aluminium-Legierung
Diese hochtemperaturbeständigen Heizdrähte mit exzellenter Oxidationsbeständigkeit und einer Betriebstemperatur von bis zu 1400 °C sind eine kostengünstige Alternative zu Nickel-Chrom-Legierungen. Verfügbare Legierungen entnehmen Sie bitte der Tabelle.
| Cr | Al | Fe | Yt | Si | C | Mn | DIN | W.St. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CrFeAl-HPM | 20-22 | 5,5-6 | Rest | - | <0,4 | <0,1 | <0,4 | 17470 | - | 1.45 | 7,1 | 1.425 | 1.520 |
| CrFeAl-HRE | 22-24 | 5,5-6 | Rest | - | <0,4 | <0,1 | <0,4 | - | 1.45 | 7,1 | 1.400 | 1.500 | |
| CrFeAl Y | 22-24 | 5,8-6,2 | Rest | + | <0,4 | <0,1 | <0,4 | - | 1.39 | 7,1 | 1.350 | 1.500 | |
| CrFeAl-145 | 20-23 | 5,6-6 | Rest | - | <0,4 | <0,1 | <0,4 | 17470 | 1.4765v | 1.45 | 7,1 | 1.375 | 1.500 |
| CrFeAl-135 | 21-23 | 4,5-5 | Rest | - | <0,7 | <0,1 | <0,5 | 17470 | 1.4767 | 1.35 | 7,25 | 1.250 | 1.500 |
| CrFeAl-125 | 18 | 4,0 | Rest | - | <0,4 | <0,1 | <0,5 | 17470 | 1.4725 | 1.25 | 7,35 | 1.100 | 1.500 |
Heizleiter- und Widerstandslegierungen
CuNi
Kupfer-Nickel-Legierungen
Heizleiterdrähte aus Kupfer-Nickel-Legierungen, auch als Konstantan bekannt, haben einen hohen spezifischen Widerstand und eine gute Temperaturstabilität. Sie sind korrosionsbeständig, gut lötbar und eignen sich vor allem für niedertemperierte Heizungen und Präzisionswiderstände. Verfügbare Legierungen entnehmen Sie bitte der Tabelle.
| Ni | Cu | Cr | Fe | andere | DIN | W.St. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| CuNi 44 | 44,5 | Rest | – | – | 1 Mn+ | 17471 | 2.0842 | 0.49 | 8,90 | 600 | 1210 |
| CuNi 30 Mn | 30 | 66 | – | – | 3 Mn+ | 17471 | 2.0882 | 0.37 | 8,90 | 500 | 1180 |
| CuNi 23 Mn | 23 | 75 | – | – | 1,5Mn | 17471 | 2.0881 | 0.30 | 8,90 | 400 | 1100 |
| CuNi 15 | 15 | 85 | – | – | – | –/– | –/– | 0.20 | 8,90 | 400 | 1130 |
| CuNi 10 | 10 | 90 | – | – | – | 17471 | 2.0811 | 0.15 | 8,90 | 400 | 1080 |
| CuNi 8 | 8 | 92 | – | – | – | –/– | –/– | 0.125 | 8,90 | 400 | 1080 |
| CuNi 6 | 6 | 94 | – | – | – | 17471 | 2.0807 | 0.10 | 8,90 | 300 | 1080 |
| CuNi 2 | 2 | 98 | – | – | – | 17471 | 2.0802 | 0.05 | 8,90 | 300 | 1080 |
| CuNi 1 | 1 | 99 | – | – | – | 17471 | 2.0802 | 0.025 | 8,90 | 200 | 1080 |
| CuETP | 0 | 100 | – | – | – | 17471 | 2.0060 | 0.0172 | 8,90 | 200 | 1080 |
Heizleiter- und Widerstandslegierungen
Sonderlegierungen
Reinnickel
Heizleiterdrähte aus Reinnickel zeichnen sich durch eine gute Korrosionsbeständigkeit, hohe Duktilität und eine moderate Temperaturbeständigkeit (bis ca. 700 °C) aus. Sie werden vor allem in chemisch aggressiven Umgebungen oder für spezielle Anwendungen mit niedriger bis mittlerer Heizleistung eingesetzt.
| Ni | Cu | Cr | Fe | andere | DIN | W.St. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Reinnickel | 99,6 | – | – | – | + | 17740 | 2.4060 | 0.09 | 8.90 | 700 | 1440 |
Heizleiter- und Widerstandslegierungen
Thermo-Draht
Wir führen ein breites Sortiment von Thermoelementdrähten zur Herstellung von Thermoelementen. Verfügbare Legierungen entnehmen Sie bitte der Tabelle.
| Ni | Cu | Cr | Fe | andere | DIN | W.St. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Thermo KP(X) | 90 | 10 | 0 | - | - | IEC 548 | - | 0.682 | 8.72 | 1260 | 1425 |
| Thermo KN(X) | 95 | - | 0 | - | 5(MnS iAlCo) | IEC 548 | - | 0.274 | 8.61 | 1260 | 1400 |
| Thermo JP(X) | - | - | 0 | 100 | - | IEC 548 | - | 0.100 | 7.86 | 760 | 1535 |
| Thermo JN(X) | 45 | 55 | 0 | - | - | IEC 548 | - | 0.499 | 8.89 | 760 | 1280 |
| Thermo NP(X) | Rest | - | 14,2 | - | 1,4Si/ 0,1Mg | IEC 548 | - | 0.964 | 8.50 | 1260 | 1410 |
| Thermo NN(X) | Rest | - | - | - | 4,4Si/ 0,1Mg | IEC 548 | - | 0.366 | 8.69 | 1260 | 1340 |
