Breites Anwendungsspektrum
Unsere Litzen kommen in vielen Anwendungen zum Einsatz. Bei der Herstellung werden die einzelnen Drähte mit einem Durchmesser zwischen 0,15 bis 0,5 mm miteinander verlitzt. Auf diese Weise entsteht ein hochflexibles Geflecht mit hervorragenden elektrischen und thermischen Eigenschaften.
Verseilte Litzen und Würgelitzen
Bei der Verlitzung werden die äußeren Drahtlagen um den in der Mitte liegenden Einzeldraht verlegt. Dabei umschließen die in der Mitte liegende Seele 6 einzelne Drähte. Je nach Auslegung beziehungsweise Bedarf der Litze folgen in der nächsten Lage 12, dann 18, 24 etc. weitere Einzeldrähte. Bei der Herstellung der Würgelitze werden die einzelnen Drahtlagen gegenläufig miteinander verwürgt.
Je nach Anwendung sind verschiedene Legierungen (NiCr, CuNi, CrFeAl, Reinnickel) und Querschnitte mit variablen Ohmwerten realisierbar. Durch die Auswahl der Legierung, der Einzeldrähte sowie der Schlaglänge kann je nach Anwendung eine maßgeschneiderte Litze produziert werden.
Es gibt die Möglichkeit den Widerstand/Meter, sowie den Außendurchmesser der Litze mit gewünschten Toleranzen zu produzieren.
Durch unterschiedliche Isolationsmöglichkeiten wie Kunststoff, Glas- oder Quarzfaser lassen sich die Temperaturfestigkeit aber auch die chemische Beständigkeit unserer Litzen zusätzlich erhöhen.
Unsere Produkte
LITZEN
Litzen aus Heizleiter
bis 1.300 °C
Für Hochtemperaturanwendungen bis 1.300 °C kommen Heizleiter- und Widerstandslegierungen aus CrFeAl zum Einsatz. Diese bieten auch bei hohen Temperaturen und in rauem industriellem Umfeld herausragende Leistungsmerkmale.
Diese Litzen werden in flexiblen Heizelementen verbaut, die zur Wärmebehandlung von Stählen, etwa bei der Vor- und Nachbehandlung von Schweißnähten oder zur Reduktion von Eigenspannungen in den geschweißten oder zu schweißenden Bauteilen zum Einsatz.
Für diese hohen Einsatztemperaturen können wir durch die Auswahl der geeigneten Einzeldrähte (Legierung, Durchmesser, Drahtanzahl) die gewünschte Litze mit in der passenden Temperaturklasse herstellen.
Anwendungsgebiete
- Spannungsarmglühen
- Normalisieren
- Effusionsglühen
- Diffusionsglühen
- Lösungsglühen
- Austrocknen
- flexible Begleitheizungen
- Heizkabel
- Heizmanschetten
- Heizbänder
- Werkzeugbeheizung
Einsatzbereiche
- Anlagenbau
- Schiffsbau
- Flugzeugbau
- Petrochemie
- Kraftwerksindustrie
- Hüttenindustrie
- Apparate- und Behälterbau
- und weitere
Gängige Beispiellitzen, die wir in der Regel lagermäßig auf Vorrat haben:
| NiCr 80/20 | 18x0,523 + 1x0,574 | Ø 2,67 | R=0,2886 max. |
| NiCr 80/20 | 36x0,385 + 1x0,45 | Ø 2,76 | R=0,2886 max. |
| NiCr 80/20 | 7x0,160 | Ø 0,48 | R=8,00 |
| NiCr 30/20 | 11x0,25 | Ø 1,25 | R=1,90 |
LITZEN

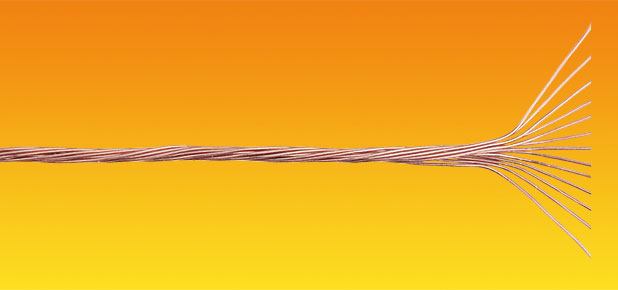

Litzen aus Widerstandslegierungen
bis 500 °C
Für Niedertemperaturanwendungen von 60 bis 500 °C kommen Heizleiter- und Widerstandslegierungen aus CuNi zum Einsatz. Diese Legierung sorgt bei Temperaturen bis max. 500 °C für optimale Leistung.
Die Litzen können zu Heizbändern, -manschetten und Flächenheizelementen weiterverarbeitet werden.
Anwendungsgebiete
- Heizbänder
- Heizmanschetten
- Flächenheizelemente
- Fassheizgeräte
- Fußbodenheizungen
- Dachrinnenheizungen
- Prüfstandbeheizung zur Kalibrierung von z.B. Motorprüfständen
- Beheizte Analyseleitungen in der Prozesstechnik
- Beheizungslösungen für die Bahntechnik
- Beheizung von Rohrleitungen zur Sicherstellung der Viskosität des Mediums
- Antennenbeheizung
- Sitzheizungen
- Lenkradheizungen
- Containerbeheizung
- Begleitheizungen aller Art
- Heizkabel zur Entfrostung
- Parallelheizleitungen
Einsatzbereiche
- Chemische Industrie
- Bahnausrüster
- Automotive
- Schiffsausrüster
- Anlagenbau
- Industrietechnik
- Gebäudetechnik
Gängige Beispiellitzen, die wir in der Regel lagermäßig auf Vorrat haben:
| CuNi 2 | 7 x 0,231 | Ø 0,693 | R=0,17 |
| CuNi 6 | 19 x 0,290 | Ø 1,450 | R=0,08 |
| CuNi 10 | 19 x 0,2 | Ø 1,00 | R=0,26 |
| CuNi 23Mn | 7 x 0,253 | Ø 0,759 | R=0,85 |
| CuNi 44 | 7 x 0,185 | Ø 0,555 | R=2,60 |
LITZEN
Hitzebeständige Anschlussleitungen
In Verbindung mit den hitzebeständigen Isolierungstypen bieten wir Ihnen eine Komplettlösung für Ihre hitzebeständigen Leitungen für elektrische Anschlüsse im „heißen Bereich“. Die von uns eingesetzten Litzen aus Reinnickel eignen sich besonders für den Einsatz als Anschlussleitung in warmen und heißen Bereichen, in der „normale“ Leitungen nicht mehr funktionieren. Der große Vorteil der Reinnickellitzen besteht darin, dass sie über einen niedrigen Innenwiderstand bei hoher Temperaturbeständigkeit verfügen.
Gerne beliefern wir Sie mit passenden Anschlussleitung, die wir für Sie richten, ablängen und in gewünschter Stückzahl abpacken.
Einsatzbereiche
- Infrarotstrahler
- Quarzstrahler
- Industrieheizungen
- Anschlussleitungen für Heizkabel
- Anschlussleitung für weitere diverse Heizsysteme
- Leitungen, die durch einen heißen Bereich führen
LITZEN
Isolationen für Litzen
Bei der Herstellung von Widerstandsheizkabeln kommen als Isolationsmaterial verschiedene Fluorpolymere mit einer Temperaturfestigkeit von bis zu ca. 300 °C zum Einsatz. Um die Hochtemperaturlitzen auch im heißen Bereich elektrisch zu isolieren, werden die Litzen zusätzlich mit einer Isolierschicht aus Glas- oder Quarzfaser ummantelt. Das ermöglicht Betriebstemperaturen von über 1.300 °C.
flexible LeitungEine auf der Litze nicht feste Isolation bietet das Isolieren mit keramischen Perlen. Diese Keramiken sind hochtemperaturfest bis 1.200 °C und können sehr flexibel eingesetzt werden. Durch die Aneinanderreihung der Perlen entsteht ein flexibler aber trotzdem geschlossener, keramischer Isolationskörper. Keramische Isolationsperlen stehen in verschiedenen Ausführungen und mit unterschiedlichen Durchmessern zur Verfügung.
Die Isolation der Litzen sorgt für eine hohe Flexibilität, hohe chemische Resistenz und mechanische Belastbarkeit. Die Litzen sind dadurch alterungsbeständig und bieten in ihrem Einsatz eine hohe Flexibilität. Die Kabellängen können endlos produziert werden. Mindestbestellmenge: 1.000 Meter.
| Isolationstyp Kunststoffe | max. Betriebstemperatur (°C) |
|---|---|
| PVC | +90 °C |
| TPV | +125 °C |
| Silikonkautschuk | +180 °C |
| ECTFE | +135 °C |
| ETFE | +155 °C |
| FEP | +205 °C |
| PFA | +260 °C |
| keramische Garne | max. Betriebstemperatur (°C) |
|---|---|
| E-Glasseide | +350 °C |
| R-Glasseide | +650 °C |
| Quarzglas | +1.000 °C |
LITZEN
Fertig konfektionierte Litzen
Sie benötigen fertig konfektionierte Litzen und möchten diese Arbeit in unsere Hände legen? Kein Problem. Wir richten die von Ihnen benötigten Litzen auf die gewünschten Länge, konfektionieren sie mit Isolationen, Anschlusselementen und allem, was Sie benötigen und verpacken sie entsprechend Ihrer Vorgaben.
