CeraSys Heizsysteme – einbaufertige Heizmodule
in verschiedenen Temperaturklassen und Bauformen
Berghütten® bietet unter dem Namen CeraSys einbaufertige Heizmodule in verschiedenen Temperaturklassen und Bauformen
Sie sind aufgebaut aus vakuumgeformten, keramischen Faserformteilen aus Aluminiumsilikat und Aluminiumoxid und einer integrierten, elektrischen Beheizung. Die Isolation ist bis zu Temperaturen von 1.100 °C auch mit biolöslicher Faser lieferbar. Erfahrungswerte aus realen Anwendungen zeigen, dass CeraSys Heizmodule den Energieverbrauch gegenüber einer konventionellen Ofenbauweise um bis zu 30 % reduzieren können.
CeraSys Heizsystem
CeraSys 800
CeraSys 800 | CS – 800
| Max. Heizleitertemperatur: | 800 °C |
| Installierbare Leistung: | 17 kW/m2 |
| Beheizungsart: | Rohrheizkörper |
| Mögliche Einbaulage: | beliebig |
| Geometrische Formen: | Rohr, Platte, Schale |
| Heizung: | austauschbar |
CeraSys Heizsystem
CeraSys 1150
CeraSys 1150 | CS – 1150
| Max. Heizleitertemperatur: | 1150 °C |
| Installierbare Leistung: | 18 kW/m2 |
| Beheizungsart: | gewendelte Widerstandsheizung |
| Mögliche Einbaulage: | beliebig |
| Geometrische Formen: | Rohr, Platte, Schale |
| Heizung: | austauschbar |
CeraSys 1150 (Rillenplatten):
Beheizung für die Seitenwände eines Magnesium-Tiegelofens. Die Gesamtleistung des Tiegelofens beträgt max. 60 kW und die Ofenraumtemperatur erreicht 800° C. Der Tiegelofen verfügt über eine Fassung von 300 kg.
Besonderheiten: sehr hohe Leistungsdichte; 3 Zonen mit unterschiedlichen Leistungen.
CeraSys Heizsystem
CeraSys 1200
CeraSys 1200 | CS – 1200
| Max. Heizleitertemperatur: | 1200 °C |
| Installierbare Leistung: | 30 kW/m2-800 °C, 18 kW/m2-1200 °C |
| Beheizungsart: | gewendelte Widerstandsheizung |
| Mögliche Einbaulage: | Seitenwand und im Boden |
| Geometrische Formen: | Rohr, Platte, Schale |
| Heizung: | austauschbar |
CeraSys Heizsystem

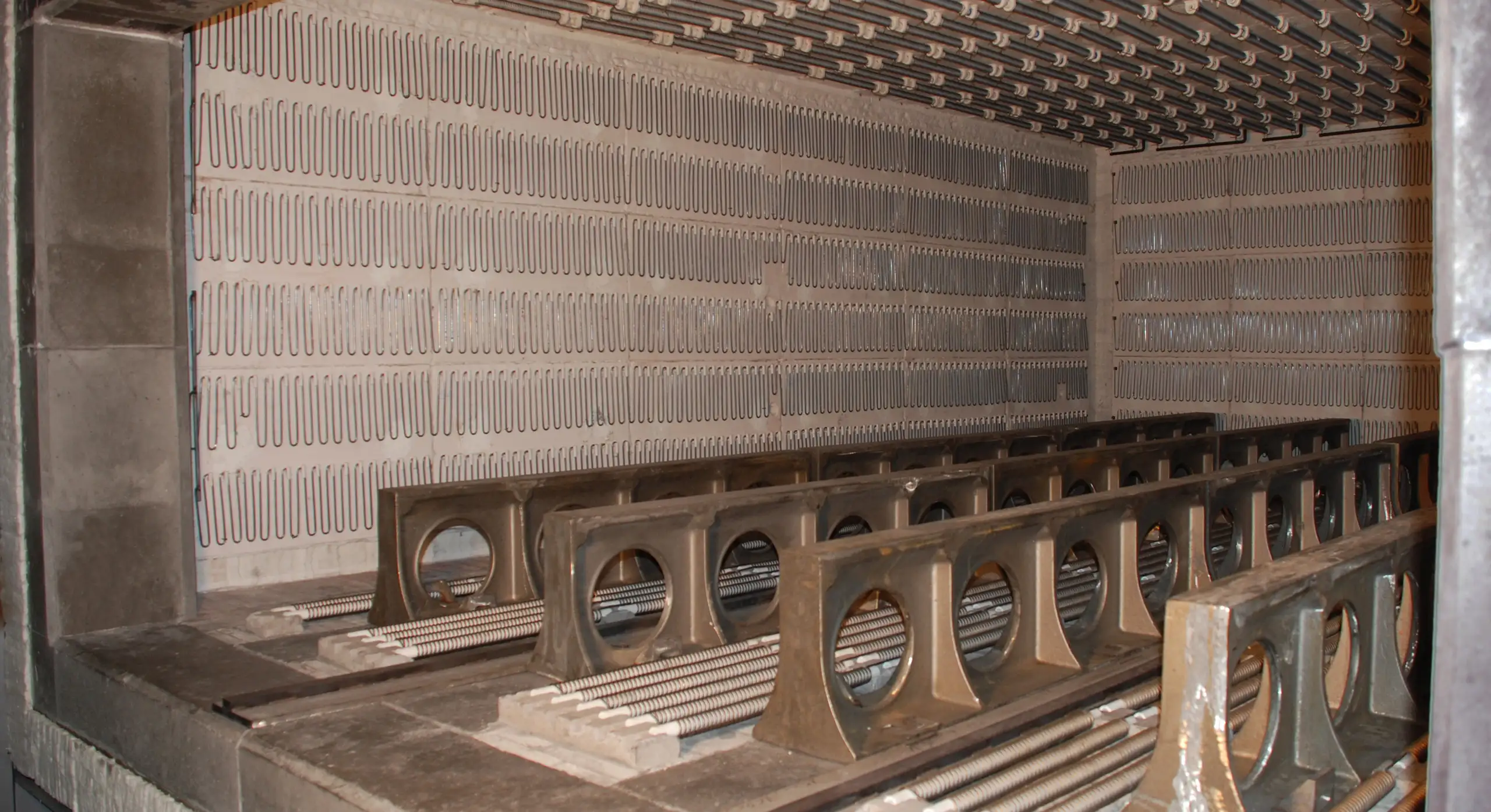

CeraSys 1250
CeraSys 1250 | CS – 1250
| Max. Heizleitertemperatur: | 1250 °C |
| Installierbare Leistung: | 45 kW/m2-800 °C, 20 kW/m2-1250 °C |
| Beheizungsart: | mäanderförmige Widerstandsheizung |
| Mögliche Einbaulage: | Decke, Seitenwand und im Boden |
| Geometrische Formen: | Rohr, Platte, Schale |
| Heizung: | austauschbar |
CeraSys 1250
Die abgebildeten Mäanderplatten mit 2.100W, 2.500W und 4.200W werden in einem Durchlaufofen zur Härtung von Bandstahl eingesetzt. Die Wandbelastung ist ausgelegt für eine Leistung von bis zu 32 kW/m² bei einer Ofenraumtemperatur von 1.200°C.
Die spezifischen Verkürzungen der Mäander im Mittelteil werden für Durchführungen zusätzlicher Thermoelemente verwendet.
CeraSys Heizsystem
CeraSys 1300
CeraSys 1300 | CS – 1300
| Max. Heizleitertemperatur: | 1300 °C |
| Betriebsspannung: | 230 V / 400 V Betriebsspannung |
| Abmessungen: | Länge: 200 mm – 1200 mm Innendurchmesser: 80 mm – 300 mm |
| Installierbare Leistung: | 55 kW/m2-800 °C, 30 kW/m2-1300 °C |
| Beheizungsart: | gewendelte Widerstandsheizung |
| Mögliche Einbaulage: | beliebig |
| Geometrische Formen: | Rohr |
| Heizung: | nicht austauschbar |
| Optional: | Thermoelement bifilare Wicklung Anschlussbänder als Zubehör verfügbar |
CS – 1300 Rohrelemente
Die Rohrheizelemente CS – 1300 sind für maximale Elementtemperaturen von 1300 °C konstruiert und werden mit einer Spannung von 230V oder 400V betrieben.
Die Baugrößen reichen von 200 mm bis 1200 mm in der Länge und betragen zwischen 80 mm und 300 mm im Innendurchmesser. Die Wicklungen sind in verschiedene Heizzonen gegliedert, die bei Bedarf separat angesteuert werden können.
Um einen sicheren Halt im Ofenbetrieb zu gewährleisten, sind die Heizwicklungen durch keramische Kämme im Ofen fixiert. Zur Überwachung der Ofenraumtemperatur können die CS – 1300 Rohrheizelemente optional mit einer Bohrung zur Aufnahme von Thermoelementen ausgestattet werden. Darüber hinaus können mit einer bifilaren Wicklung des Elements elektrische Magnetfelder kompensiert werden, um mögliche Gefügeveränderung in metallischen und magnetischen Ofenschmelzen zu vermeiden.
Für den Anschluss des Systems stehen als Zubehör Anschlussbänder zur Verfügung, die an einem Rohrende radial herausgeführt werden.
CeraSys Heizsystem
CeraSys 1325
CeraSys 1325 | CS – 1325
| Max. Heizleitertemperatur: | 1325 °C |
| Installierbare Leistung: | 55 kW/m2-800 °C, 30 kW/m2-1300 °C |
| Beheizungsart: | gewendelte Widerstandsheizung |
| Mögliche Einbaulage: | Wand |
| Geometrische Formen: | Platten |
| Heizung: | austauschbar |
CeraSys Heizsystem
CeraSys 1325
CeraSys 1325 | CS – 1325
CeraSys Heizsystem
CeraSys 1500
CeraSys 1500 | CS – 1500
| Max. Heizleitertemperatur: | 1500 °C |
| Installierbare Leistung: | über 30 kW/m2 bei 1500 °C |
| Beheizungsart: | stabförmig |
| Mögliche Einbaulage: | nach Absprache |
| Heizung: | Siliziumkarbid |
CeraSys 1500
Anwendungsbeispiel für CeraSys 1500
Rohrheizelement für einen Prüfofen, bestehend aus keramischer Faser der Klassifikationstemperatur 1.400 °C.
Abmessung außen: D 180 mm x L 260 mm, mit SiC-Heizelement vom Typ SER: Abmessungen 300 x 150 x 25 mm, Heizzonenlänge 150 mm, Betriebstemperatur 1.100 °C.
Nicht im Bild für diese Anwendung zu sehen sind die keramischen Bodenendscheiben, Maße D 180 x 20 mm, ein Temperatur-Messelement sowie die Sekundär-Isolierung mit 100 mm Dicke.
Die Leistungsabgabe beträgt 1.200 Watt.
CeraSys Heizsystem
CeraSys 1650
CeraSys 1650 | CS – 1800
| Max. Heizleitertemperatur: | 1650 °C (kurzfristige max. Spitzentemperatur) |
| Installierbare Leistung: | über 30 kW/m2 bei 1650 °C |
| Beheizungsart: | stabförmig |
| Mögliche Einbaulage: | nach Absprache |
| Heizung: | Molybdändisilizid |
CeraSys 1650 (Moly-D-Mäander vor Faserplatte):
Beheizung der Decke eines Kanals zur Glasverarbeitung zwischen Ofen und Weiterverarbeitung.
Elementtemperatur 1630 °C.
Unsere Serviceleistungen
- Wir unterstützen Sie bei der Berechnung und Auslegung von Heizelementen
- Konstruktionsunterstützung für Anlagen und Industrieöfen
- Montagen der Systemkomponenten
- Aufmass und Neuanfertigung defekter Heizelemente
